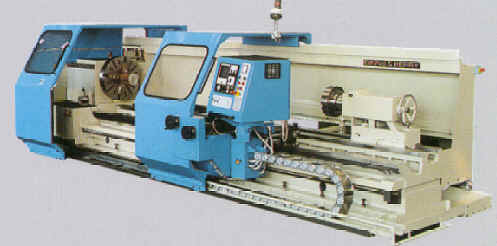

DATA 1000 型号数字控制长床身车床 |
| 容量 | 700 型号 | 850 型号 | 1000 型号 |
| 车床床面上加工最大直径 | 700 mm (27.4 ins) | 850 mm (33.4 Ins) | 1000 mm (39.4 ins) |
| 车床在刀架上的最大加工直径 | 500 mm (19.7 ins) | 650 mm (25.6 ins) | 800 mm (31.5 ins) |
| 中心距 | 1500-15000 mm (59-590 ins) | 1500-15000 mm (59-590 Ins) | 1500-15000 mm (59-590 ins) |
| 可选择马鞍形车床床面上加工最大直径 | 1200 mm (47 ins) | 1350 mm (53 ins) | 1500 mm (59 ins) |
| 可选择马鞍形车床床身最宽凹口 | 450 mm (17.8 ins) | 450 mm (17.8 ins) | 450 mm (17.8 ins) |
| 标准车床总宽 | 2640 mm (104 ins) | 2640 mm (104 ins) | 2640 mm (104 ins) |
| 标准车床总长 | 3200 mm (126 ins) 加中心距 | ||
| 中心距 3000 mm (118 ins) 车床的净重 | 10,500 kg (10.5 tons) | 11.000 kg (11 tons) | 11,500 kg (11.5 tons) |
| 数字控制系统 标准规格包括： FANUC 21i 或 FAGOR 8030 系统，可选系统包括： SIEMENS、 ALLEN BRADLEY、 NUM、HEIDENHAID。系统软件由本工程师设计的。 |
|
||
|
床头箱
床头箱由一个37千瓦（50马力）交流速度变动电动机驱动。优点之一是程序控制的速度变动在三个自动选择速度范围以及恒定表面速度装置。这设计提供优秀转矩和功率特性，甚至断续切削都无振动的传送。你可选择标准104毫米或大主轴孔径直达370毫米以及手工的或机动的卡盘。所床头箱都有自动润滑法和低压警告信号灯。 |
||

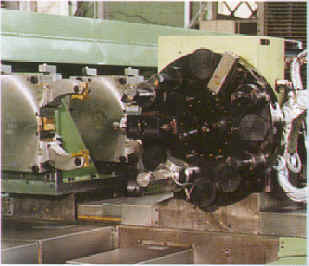

刀具 刀具设备是按个体顾客的要求设计的，可为正常车削包括：手动刀架、程序控制头式或动力分度盘六角头。
|
|
||
|
尾座 相当均匀的尾座适合于支撑甚至最重工件，可选手动或按钮控制以及程序控制动力顶尖、尾座沿着车身的动力移动和动力夹紧。 | ||

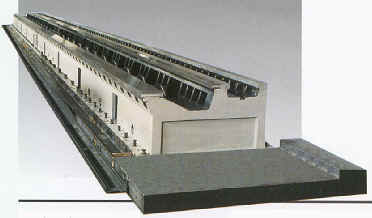

| 床身
重型整铸件床身设计于最大稳定性在任何条件下，有能力于切削力吸收以及减振。能提供直床或马鞍形车床。宽斜糟把切屑移送到后收集箱或可选择的切屑收集器。
标准车床由三套导轨来支撑和指引拖板，或中套导轨能分两套，拖板和尾座都把两套导轨支撑和指引，因此拖板能通过尾座。前套导轨因为是用淬火工具钢制成的，所以保证长使用寿命和标准性。 |
|
||
| 拖板和横向滑板
重型拖板和横向滑板靠精密大直径滚珠丝杆和交流速度变动电动机移动。导轨使用压力润滑系统。横向导轨因为是用淬火工具钢制成的，所以保证长使用寿命和标准性。 |
|||
| 支架
能提供全包围式和开口式、移动式和固定式以及自动定心工件支架，使用滚子或铝青钢合金尖端。 |
|||
| 详细 | 700 型号 | 850 型号 | 1000 型号 |
| 床身宽度 | 740 mm (29 ins) | 740 mm (29 ins) | 740 mm (29 ins) |
| 拖板宽度 | 700 mm (27.5 ins) | 700 mm (27.5 ins) | 700 mm (27.5 ins) |
| 横向滑板宽度 | 417 mm (16.4 ins) | 417 mm (16.4 ins) | 417 mm (16.4 ins) |
| 横向滑板运动 | 500 mm (20 ins) | 500 mm (20 ins) | 500 mm (20 ins) |
| 快速横动 z 轴 | 5000 mm (200 ins) 每分钟 | 5000 mm (200 ins) 每分钟 | 5000 mm (200 ins) 每分钟 |
| 快速横动 x 轴 | 3000 mm (120 ins) 每分钟 | 3000 mm (120 ins) 每分钟 | 3000 mm (120 ins) 每分钟 |
| 丝杆直径 z 轴 | 63 mm 中心距 5 米以下 | 63 mm 中心距 5 米以下 | 63 mm 中心距 5 米以下 |
| 丝杆直径 z 轴 | 80mm 中心距 5 米以上 | 80mm 中心距 5 米以上 | 80mm 中心距 5 米以上 |
| 进给力 z 轴 | 24.9KN(5600磅) | 24.9KN(5600磅) | 24.9KN(5600磅) |
| 丝杆直径 x 轴 | 40mm(1.57ins) | 40mm(1.57ins) | 40mm(1.57ins) |
| 进给力 x 轴 | 13.4KN(3000磅) | 13.4KN(3000磅) | 13.4KN(3000磅) |
| 尾座 内装活顶尖 | |||
| 顶尖直径 | 170mm (6.7ins) | 170mm (6.7ins) | 170mm (6.7ins) |
| 顶尖运动 | 280mm (11ins) | 280mm (11ins) | 280mm (11ins) |
| 锥形顶尖 | 第六号 莫氏锥度 | 第六号 莫氏锥度 | 第六号 莫氏锥度 |
| 标准床头箱 | 700 型号 | 850 型号 | 1000 型号 |
| 主轴转速 | |||
| 高范围 (恒定功率) | 260 - 1200 rpm | 260 - 1200 rpm | 260 - 1200 rpm |
| 中范围 (恒定功率) | 50 - 260 rpm | 50 - 260 rpm | 50 - 260 rpm |
| 低范围 (恒定功率) | 22.5 - 50 rpm | 22.5 - 50 rpm | 22.5 - 50 rpm |
| (恒定转矩) | 1.5 - 22.5 rpm | 1.5 - 22.5 rpm | 1.5 - 22.5 rpm |
| 最大主轴转矩 | 11,900Nm (8,800 磅/平方英尺) | 11,900Nm (8,800 磅/平方英尺) | 11,900Nm (8,800 磅/平方英尺) |
| 电动机 (持续功率) | 37千瓦 (50马力) (连续负荷) | 37千瓦 (50马力) (连续负荷) | 37千瓦 (50马力) (连续负荷) |
| 主轴孔径 | 104 mm (4.125 ins) | 104 mm (4.125 ins) | 104 mm (4.125 ins) |
| 主轴端 | D1－11 凸轮锁紧 | D1－11 凸轮锁紧 | D1－11 凸轮锁紧 |
| 前轴承直径 | 149 mm (5.87 ins) | 149 mm (5.87 ins) | 149 mm (5.87 ins) |
| 后轴承直径 | 136 mm (5.36 ins) | 136 mm (5.36 ins) | 136 mm (5.36 ins) |
| 锥形主轴 | 第六号莫氏锥度 | 第六号莫氏锥度 | 第六号莫氏锥度 |
| 大主轴孔径床头箱 （可选三个） | |||
| 所有型号 | 850 & 1000 型号 | ||
| 主轴孔径 | 175 mm (6.89 ins) | 260 mm (10.25 ins) | 368 mm (14.5 ins) |
| 主轴转速 | |||
| 高范围 (恒定功率) | 300 - 1000 rpm | 200 - 550 rpm | 200 - 550 rpm |
| 中范围 (恒定功率) | 90 - 450 rpm | 50 - 200 rpm | 50 - 200 rpm |
| 低范围 (恒定功率) | 21.5 - 94 rpm | ||
| (恒定转矩) | 2.3 - 21.5 rpm | 1.5 - 50 rpm | 1.5 - 50 rpm |
| 电动机 | 37 千瓦(50马力) | 37 千瓦(50马力) | 37 千瓦(50马力) |
| 主轴头部 | A2-15 | A2-15 or A2-20 | A2-15 or A2-20 |
| 前轴承直径 | 235 mm (9.25 ins) | 330 mm (13 ins) | 406 mm (16 ins) |
| 后轴承直径 | 210 mm (8.27 ins) | 330 mm (13 ins) | 406 mm (16 ins) |
| 请注意：上面两个型号的中心距减少150 毫米 | |||
联系人：马丁或杨淦峻：[email protected]
