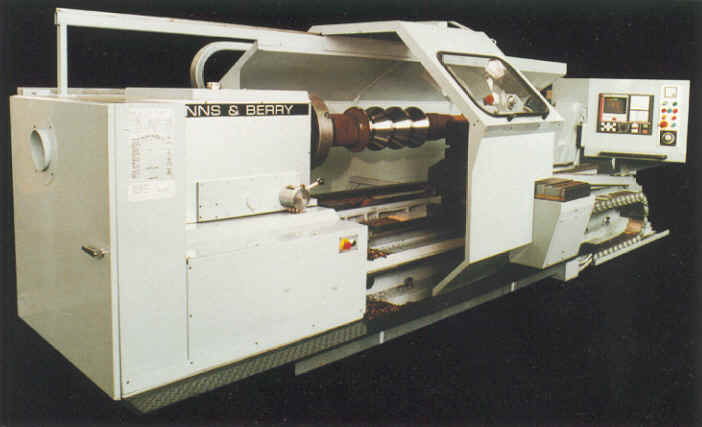

DATA 2000 型号数字控制轧辊车床 |
| 在英国彬士车床有限公司自1898以来设计和制造标准和专用车床。世界到处仍有几千车床在操纵这证明了本公司车床的高质量和可靠性。 然而传统不可能限制进步。目前制造的车床包含最新的技术和设计以及本独特技能和高度工艺。 DATA 2000 型号车床保持我们的传统灵活性，同时保持相当低价格。 我们对钢铁工业很有经验。本公司工程师完全了解轧辊车削难度，因此能保证高效率的轧辊生产和修理。 对铁、锻制和焊接/包层轧辊生产的丰富经验，使我们掌握了许多规格轧辊的高难度车削技术包括：针状铸铁、冷硬合金铸铁和炭质轧辊。 彬士公司车轧辊经验适用于许多工业包括：型材、棒、带、筋和管铁生产线，矫正、连续铸造以及谷物加工工业。 |
| 容量 | 850 型号 | 1250 型号 |
| 车床床面上加工最大直径 | 850 mm (33.4 Ins) | 1250 mm (49.2 ins) |
| 车床在刀架上的最大加工直径 | 650 mm (25.6 ins) | 1050 mm (41.3 ins) |
| 中心距 | 3000-6000 mm (118-236 Ins) | 3000-6000 mm (118-236 Ins) |
| 标准车床总宽 | 2600 mm (102 ins) | 3100 mm (122 ins) |
| 标准车床总长 | 6200mm (中心距 3 米) | 8750mm(中心距 5 米) |
| 车床的净重 | 12,500 kg | 20,000 kg |
|
数字控制系统 标准规格包括 FANUC OTC 或 FAGOR 8205 系统， 可选系 统包括 SIEMENS、ALLEN BRADLEY、NUM、HEIDENHAID。 系统软件由本工程师设计的，包括所有标准车床特性以及 RS 232 C。能提供 CAD/CAM 一揽子系统便于设计轧辊辊型和编写 CNC 软件以及工具、轧辊检查和超声波测式设备。 | ||
六角头和刀具 标准刀具设备是重型整体六角头特殊设计为轧辊车削。可选刀具设备包括 HEINLAIN 刀缸/刀片或重型动力分度盘。 标准整体六角头有侧糟能配合正常方形刀具以及中心刀具位置能装配 KENNAMETAL、SANDVIC、HERTEL、KRUPP、WIDIA 或任何容易买到专用重型刀具设备。
|
|
||
|
支架 可选重型手动或液压自动定心支架符合个体客户的要求，便于辊轴颈切削，修理和恢复到中心位置。 |
||
| 尾座 相当均匀的尾座适合于支撑最重工件。标准设备包括内装轴向载荷表，手动顶尖运动使用前操纵的手轮。可选动力，压力补偿和可变程序的顶尖，尾座沿着车身的动力移动，动力夹紧，可变程序尾座位置。 |
|
||
|
床头箱 床头箱由一个50马力持续功率（70马力43％工作循环）交流速度变动电动机驱动。优点之一是数字控制的速度变动在三个手动地选择速度范围（可选自动选择速度范围）以及恒定表面速度装置。这设计提供优秀转矩和功率特性，甚至断续切削都无振动的传送。所床头箱都有自动润滑法和低压警告信号灯。 |
||
| 床身
重型整铸件床身设计于最大稳定性在任何条件下，有能力于切削力吸收以及减振，可选750或1100毫米宽度的床身。宽斜糟把切屑移送到后收集箱或可选择的切屑收集器。能提供排烟和除尘装置。
床身有三/四套导轨形状，宽中套导轨分两套，拖板和尾座都把两套导轨支撑和指引，因此拖板能通过尾座。前套导轨因为是用淬火工具钢制成的，所以保证长使用寿命和标准性。 |
|
||
| 详细 | 850 型号 | 1250 型号 |
| 床身宽度 | 740 mm (29 ins) | 1100mm (43.3 ins) |
| 拖板宽度 | 700 mm (27.5 ins) | 1000mm(39.4ins) |
| 横向滑板宽度 | 417 mm (16.4 ins) | 450 mm (17.72 ins) |
| 横向滑板运动 | 500 mm (20 ins) | 625 mm (24.6 ins) |
| 快速横动 z 轴 | 5000 mm (200 ins) 每分钟 | 5000 mm (200 ins) 每分钟 |
| 快速横动 x 轴 | 3000 mm (120 ins) 每分钟 | 3000 mm (120 ins) 每分钟 |
| 丝杆直径 z 轴 | 63 mm | 80mm |
| 丝杆直径 x 轴 | 40 mm | 50mm |
| 进给力 z 轴 | 24.9KN(5600磅) | 43KN(9660磅) |
| 进给力 x 轴 | 13.4KN(3000磅) | 26KN(5800磅) |
| 尾座 内装活顶尖 | 850 型号 | 1250 型号 |
| 顶尖直径 | 170mm (6.7ins) | 200mm(8ins) 可选 230mm(9ins) |
| 顶尖运动 | 280mm (11ins) | 280mm (11ins) |
| 锥形顶尖 | 第六号 莫氏锥度 (有中心) | 第六号 莫氏锥度 (有中心) |
| 标准床头箱 | 850 型号 | 1250 型号 |
| 最大主轴转矩 | 11,900Nm (8,800 磅/平方英尺) | 11,900Nm (8,800 磅/平方英尺) |
| 电动机 (持续功率) | 37千瓦 (50马力) (连续负荷) | 37千瓦 (50马力) (连续负荷) |
| 电动机 (最大功率) | 53千瓦 (70马力) (43％工作循环) | 53千瓦 (70马力) (43％工作循环) |
| 主轴转速 | ||
| 高范围 (恒定功率) | 260 - 1000 rpm | 300 - 750 rpm |
| 中范围 (恒定功率) | 50 - 260 rpm | 90 - 450 rpm |
| 低范围 (恒定功率) | 22.5 - 50 rpm | 21.5 - 95 rpm |
| (恒定转矩) | 1.5 - 22.5 rpm | 2.3 - 21.5 rpm |
| 主轴头部 | D1 - D11凸轮锁紧 | A2-15 |
| 前轴承直径 | 149 mm (5.87 ins) | 235 mm (9.25 ins) / 可选车头箱 483mm |
| 后轴承直径 | 136 mm (5.36 ins) | 210 mm (8.27 ins) / 可选车头箱 394mm |
| 标准卡盘 | 700mm (27.6 ins)四瓜 分动 | 1000mm (39.4 ins)四瓜 分动 |
| 卡盘锥形 | 第六号 莫氏锥度 (有中心) | 第六号 莫氏锥度 (有中心) |
| 可选床头箱 | 1250 型号 |
| 最大主轴转矩 | 27,080 KN (19,960 磅/平方英尺) |
| 电动机 (持续功率) | 52千瓦(70马力) (连续负荷) |
| 电动机 (最大功率) | 66千瓦(88马力) (43％工作循环) |
| 建议的容量 | 850 型号 | 1250 型号 |
| 中心间 | 8,000 kgs | 10,500kgs / 可选车头箱 15,000kgs |
| 一个支架 | 10,000kgs | 12,500kgs / 可选车头箱 17,000kgs |
联系人：马丁或杨淦峻：[email protected]
