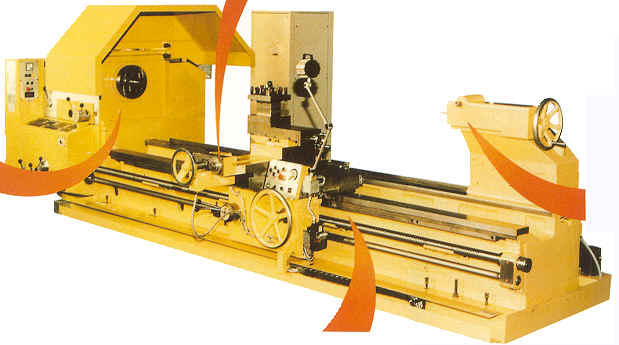

TRIDENT 型号非数字控制长床身车床 |
| 在英国彬士车床有限公司自
1898 以来设计和
制造标准和专用车床。世界到处仍有几千台车床在操纵这证明了本车床的质量性和可靠性。然而传统不可能限制进步。目前制造的车床包含最新的技术和设计以及本独特技能和高度工
艺。
TRIDENT 型号车床保持我们的传统灵活性， 同时保持相当低价格。TRIDENT 型号车床不是一个标准车床，而是 一 系列高精度组件，能装配在一起以便符合 个体顾客的要求。 如选择大主轴孔径（达368毫米）以及前后卡盘，能扩大操纵范围， 加上自动切削螺纹本车床才特别适当于切削管道系统以及平行和锥螺纹常用于石油工业。 多用性是一个基本设计特点，因此能把车床按许多形状制造 ，如下： 卡盘车床 制轴车床 轧辊车床 大主轴孔径（石油工业）车床 深孔镗车床 螺纹回转和铣车床 车身可接长的车床 丁形床身加工端面车床 专用四套导轨车床 偏置床身 其它专用车床 |
|
| 容量 | 700 型号 | 850 型号 | 1000 型号 |
| 车床床面上加工最大直径 | 700 mm (27.4 ins) | 850 mm (33.4 Ins) | 1000 mm (39.4 ins) |
| 车床在刀架上的最大加工直径 | 550 mm (21.6 ins) | 700 mm (27.5 ins) | 850 mm (33.4 ins) |
| 中心距 | 1500-12500 mm | 1500-12500 mm | 1500-12500 mm |
| 可选择马鞍形车床床面上加工最大直径 | 1200 mm (47 ins) | 1350 mm (53 ins) | 1500 mm (59 ins) |
| 可选择马鞍形车床床身最宽凹口 | 450 mm (17.8 ins) | 450 mm (1 7.8 ins) | 450 mm (17.8 ins) |
| 标准车床总宽 | 2640 mm (104 ins) | 2640 mm (104 ins) | 2640 mm (104 ins) |
| 标准车床总长 | 3255 mm (128 ins) 加中心距 | ||
| 中心距 3000 mm (118 ins) 车床的净重 | 9100 kg (9.1 tons) | 9700 kg (9.7 tons) | 10,000 kg (10 tons) |
| 床头箱 床头箱由一个22千瓦（30马力）电动机驱动（可选30千瓦40马力）优点之一是程序控制的速度变动在三个手动地选择速度范围（可选自动选择速度范围）以及恒定表面速度装置。 这设计提供优秀转矩和功率特性，甚至断续切削都无振动的传送。你可选择标准 104 毫米或大主轴孔径直达 370 毫米以及手工的或机动的卡盘。 所床头箱都有自动润滑法和低压警告信号灯。 |  s
|
||
  |
拖板和横向滑板
重型拖板和横向滑板靠精密大直径丝杆移动。拖板和横向滑板的横转控制以及无际变速主轴控制和主轴转速数字显示，位于在拖板前面的控制板，保证操作方便。横转控制可选球端杆或按钮式开关。导轨使用压力润滑系统。工具设备是按个体顾客的要求设计的，可为正常车削包括手动四向刀架或快换刀架。 |
||
| 床身
重型整铸件床身设计于最大稳定性在任何条件下，有能力于切削力吸收以及减振。能提供直床或马鞍形车床。
宽斜糟把切屑移送到后收集箱或可选择的切屑收集器。
标准车床由三套导轨来支撑和指引拖板，或中套导轨能分两套，拖板和尾座都把两套导轨支撑和指引，因此拖板能通过尾座。前套导轨因为是用淬火工具钢制成的，所以保证长使用寿命和标准性。
|
veniam, quis nostrud exerci
tuti |
||
|
尾座 相当均匀的尾座适当于支撑甚至最重工件，可选内装轴向载荷表，按钮控制动力顶尖，尾座沿着车身的动力移动，动力夹紧。 |
||
支架 能提供全周围式和开口式以及移动式和固定式工件支架，使用滚子或铝青钢合金尖端。 |
|
autem do
on ullamcorper suscipit
lobortis nisl ut aliquip ex ea coip
| 详细 | |
| 床身宽度 | 740 mm (29 ins) |
| 拖板宽度 | 700 mm (27.5 ins) |
| 横向滑板宽度 | 417 mm (16.4 ins) |
| 横向滑板运动 | 500 mm (20 ins) |
| 上滑板运动 | 300 mm (12 ins) |
| 可选择动力上滑板运动 | 300/400 mm (12/16 ins) |
| 工具尺寸 | 32 x 25 mm (1.25 x 1 ins) |
| 拖板丝杆直径 | 57 mm 中心距 7.5 米以下 |
| 拖板丝杆直径 | 63 mm 中心距 7.5 米以上 |
| 横向滑板丝杆直径 | 32 mm (1.25 ins) |
| 快速横动， 纵向移动 | 4500 mm (180 ins) 每分钟 |
| 横动 | 3000 mm (120 ins) 每分钟 |
| 标准床头箱 | 电动机 | 22千瓦 （30马力） | |
| 主轴转速 | 主轴孔径 | 104 mm (4.125 ins) | |
| 高范围 (恒定功率) | 260 - 1200 rpm | 主轴端 | D1－11 凸轮锁紧 |
| 中范围 (恒定功率) | 50 - 260 rpm | 前轴承直径 | 149 mm (5.87 ins) |
| 低范围 (恒定功率) | 11 - 50 rpm | 后轴承直径 | 136 mm (5.36 ins) |
| (恒定转矩) | 15 - 11 rpm | 锥形主轴 | 第六号莫氏锥度 |
| 大主轴孔径床头箱 （可选三个） | |||
| 所有型号 | 850 & 1000 型号 | ||
| 主轴孔径 | 175 mm (6.89 ins) | 260 mm (10.25 ins) | 368 mm (14.5 ins) |
| 主轴转速 | |||
| 高范围 (恒定功率) | 296 - 1000 rpm | 210 - 550 rpm | 210 - 550 rpm |
| 中范围 (恒定功率) | 105 - 460 rpm | 50 - 200 rpm | 50 - 200 rpm |
| 低范围 (恒定功率) | 12 - 94 rpm | 1.5 - 50 rpm | 1.5 - 50 rpm |
| (恒定转矩) | 2.3 - 12 rpm | ||
| 电动机 | 22 千瓦(30马力) | 22 千瓦(30马力) | 22 千瓦(30马力) |
| 主轴头部 | A2-15 | A2-15 or A2-20 | A2-15 or A2-20 |
| 前轴承直径 | 235 mm (9.25 ins) | 330 mm (13 ins) | 406 mm (16 ins) |
| 后轴承直径 | 210 mm (8.27 ins) | 330 mm (13 ins) | 406 mm (16 ins) |
| 请注意：上面两个型号的中心距减少150 毫米 | |||
| 尾座 | |
| 顶尖直径 | 170mm (6.7ins) |
| 顶尖运动 | 180mm (11ins) |
| 锥形顶尖 | 第六号 莫氏锥度 |
| 进给和螺纹切削 | |
| Number of Feeds | 70 |
| Range of Feeds longitudinal per Rev. | 0.017-1.75 mm (0.0007-0.07 ") |
| Range of Feeds Transversal per Rev. | 0.013-1.25 mm (0.0005-0.05" ) |
| Number of T.P.I. | 90 |
| Range of T.P.I. | 112 - 1/4 |
| Number of Linear Pitches | 63 |
| Range of linear Pitches | 1/32"- 7" |
| Number of Diametrical Pitches | 78 |
| Range of Diametrical Pitches | 1 - 448 |
| Number of Metric Pitches | 80 |
| Range of Metric Pitches | 0.5 -112 mm |
| Number of Modules | 37 |
| Range of Modules | 0.125 - 28 |
联系人：马丁或杨淦峻：[email protected]
